Рекуператоры тепла Enger

Под брендом Enger выпускаются рекуператоры тепла, которые относятся к рекуперации:

• остаточного тепла в масляном контуре основного двигателя (модели "TS-...");
• остаточного тепла из масляного и газового контуров главного двигателя (модели "TS-...A");
• отработанного тепла двойного масляного контура главного двигателя (модели "TS-...x2", два воздушных компрессора установлены вместе).

Посмотреть модельный ряд

Почему необходима рекуперация тепла?

Работа компрессорных установок сопряжена со значительным энергопотреблением, до 94% которой традиционно рассеивается в атмосферу в виде тепла, что нерационально и дорого. Помимо этого, требуется использование охлаждающих вентиляторов для отвода тепла, которое выделяется при сжатии. Дополнительно предприятия тратят энергию и средства на выработку горячей технологической воды, обогрев помещений или предварительный нагрев воды.

Современное решение этой проблемы - рекуперация тепла - технология, позволяющая превратить компрессор из потребителя энергии в источник энергосбережения.

На выходе из компрессора температура сжатого воздуха может достигать 70-90 °C, а температура масла в контуре - еще выше. Такой потенциал идеально подходит для вторичного использования.

Как работает рекуперация?

Ключевым элементом системы является пластинчатый теплообменник, который подключается напрямую к магистралям отвода тепла - к выходу масляного контура и выходу газомасляного сепаратора, перед радиатором охлаждения.

Через высокоэффективный пластинчатый теплообменник тепловая энергия, аккумулированная в горячем масле, передается вторичному теплоносителю - как правило, воде. Конструкция аппарата обеспечивает максимальный КПД за счет особой организации потоков.

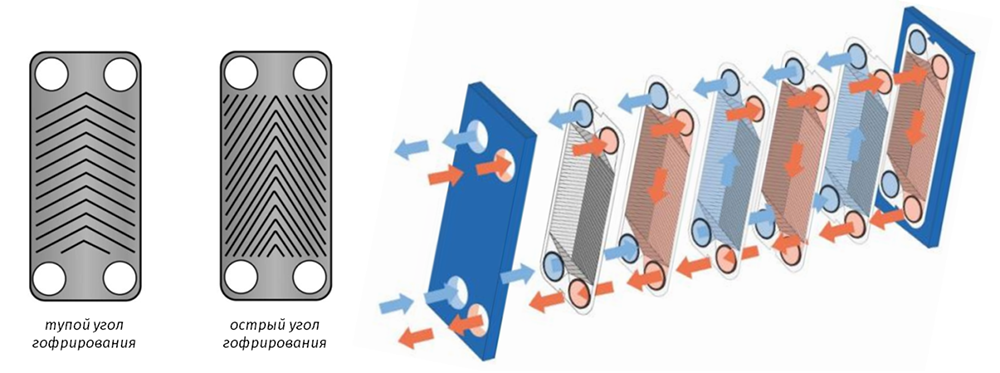

Каждая пластина представляет собой замкнутую вогнутую трубчатую оболочку. Они расположены таким образом, что между ними формируются тонкие прямоугольные каналы для отвода тепла через отдельные детали. Прокладки, опоясывающие каждую пластину, организованы таким образом, что один тип жидкости распределяется по одной плате, а другой - по второй плате.

Отсек для охлаждающей жидкости (синий) находится внизу, выход для охлаждающей жидкости - сверху, а выход для горячей жидкости снизу (красный). Охлаждающая жидкость течет в восходящем направлении, а охлаждаемая жидкость переливается через край в нисходящем направлении, передавая тепло через пластины. Когда процесс заканчивается, нагревательная среда охлаждается, а охлаждающая среда нагревается.

В результате всего этого процесса предприятие получает постоянный источник практически бесплатной горячей воды с температурой до +70°C, которую можно использовать, например, для ежедневного использования сотрудниками, промышленного использования, поддержания постоянной температуры горячей воды и т.д. Это решает экономические вопросы, связанные с потреблением горячей воды на производстве.

Преимущества рекуперации

Одним из ключевых преимуществ является то, что процесс рекуперации не влияет на работу самого компрессора. Система забирает только избыточное тепло, которое все равно подлежало бы отводу, обеспечивая стабильность и надежность работы оборудования.

Внедрение системы рекуперации тепла дает комплексный экономический эффект:

1. Сокращение затрат на энергоносители, так как позволяет практически бесплатно получать тепловую энергию
2. Снижение экологической нагрузки: технология рекуперации уменьшает углеродный след предприятия за счет снижения потребления природного газа или электроэнергии для генерации тепла
3. Уменьшение нагрузки на систему охлаждения компрессора, что продлевает срок службы масла и фильтров

Также в рекуператорах Enger используется новый композитный материал, который обладает высокими показателями теплопроводности, термостойкости и сопротивления высокому давлению.

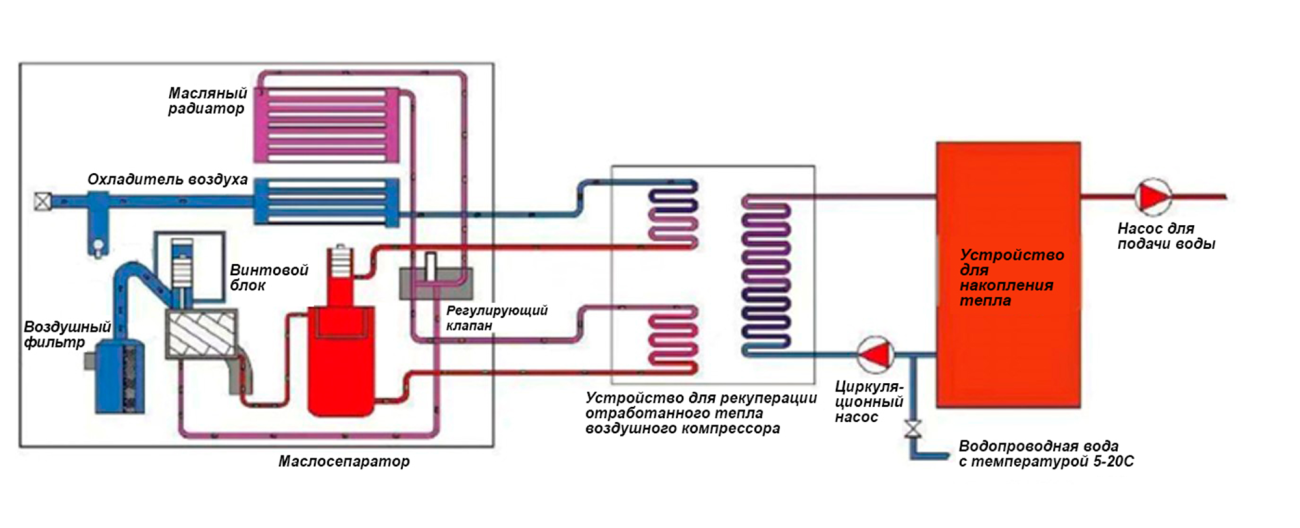

Схема рекуперации тепла как от масла, так и от воздуха

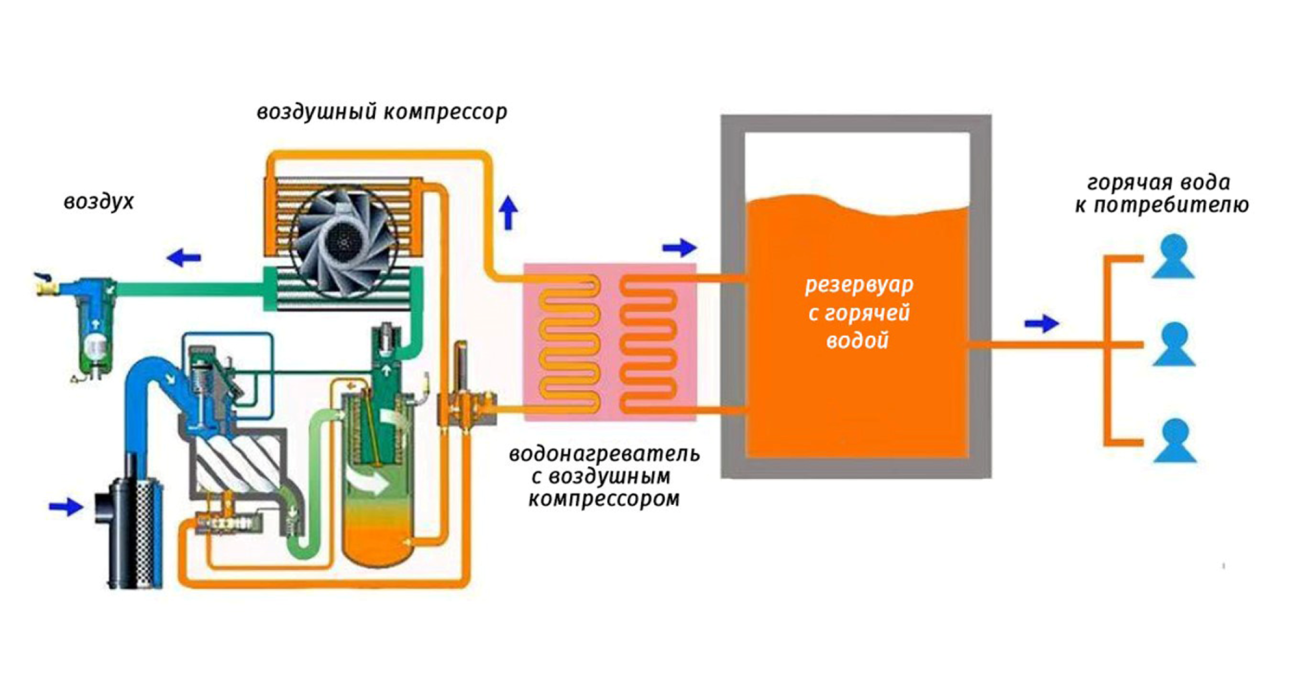

Схема рекуперации тепла только от масла
