Для того, чтобы пневматические сети работали надежно, воздух желательно очищать от некоторого количества влаги в нем после сжатия. Осушители предназначены для удаления излишек влаги из пневмосистем.
При повышенной влажности в цехе влага из теплого воздуха конденсирует на металлических трубопроводах, деталях машин, из-за чего может образовываться коррозия, приводящая к поломкам.
⠀Осушители выпускаются с разными значениями точки росы. Выбор осушителя зависит от того, какова минимальная возможная температура окружающей среды, в которой проходит пневмосистема. Температура точки росы должна быть ниже на несколько градусов, чем температура окружающей среды.
⠀Основные типы осушителей:
- Рефрижираторные
- Адсорбционные

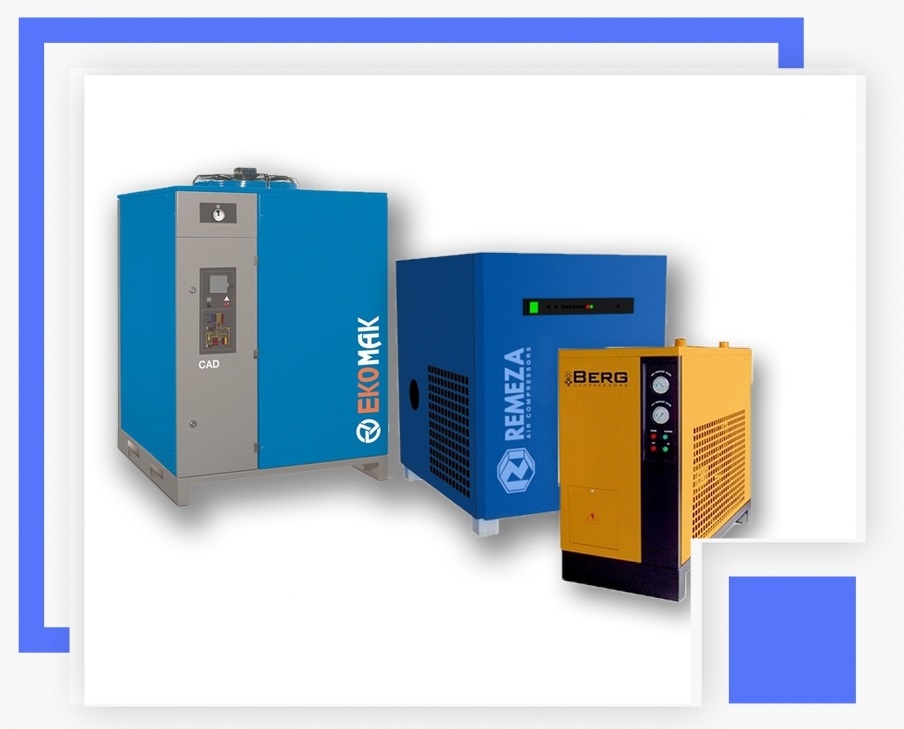

Рефрижераторные осушители устанавливаются в помещениях и за их пределами, если температура не опускается ниже 3°С. В этой среде осушитель сможет эффективно выполнять свои функции. Рефрижераторные осушители экономичны и доступны.
⠀В рефрижераторных осушителях горячий воздух поступает в теплообменники типа воздух-воздух и воздух-хладагент, где охлаждается выходящим из него воздухом, а затем и кипящим хладагентом. Из теплообменника воздух поступает во влагоотделитель, в котором от него отводится влага, образовавшаяся в процессе охлаждения. Эта влага удаляется из осушителя через дренажный клапан с таймером.
⠀Циркуляцию хладагента в системе обеспечивает холодильный компрессор. Хладагент из него поступает сначала в конденсатор, где охлаждается, а затем через капиллярную трубку попадает в испаритель. В капиллярной трубке происходит понижение давления и дополнительное охлаждение хладагента. В испарителе хладагент кипит и тем самым охлаждает воздух. Перепускной клапан горячего газа направляет хладагент напрямую в испаритель, обходя конденсатор если температура в испарителе становится ниже требуемой. Этим исключается образование льда в испарителе. Для контроля за работой осушителя предусмотрена панель управления.
